Bộ sen tắm âm tường TOTO TBG04304BA/TBN01001B/TBV02103B/TBN01102B/TBW02013B/TBW08001A/TBW02005V/TBG02001B

Bộ Sen Tắm Âm Tường TOTO TBG04304BA/TBN01001B/TBV02103B/TBN01102B/TBW02013B/TBW08001A/TBW02005V/TBG02001B - Giải Pháp Kỹ Thuật Hoàn Hảo Cho Phòng Tắm Hiện Đại. Trong các công trình hiện đại, đặc biệt là phân khúc cao cấp, hệ thống cấp - thoát nước không chỉ cần hoạt động ổn định mà còn phải đáp ứng được tiêu chuẩn kỹ thuật nghiêm ngặt về độ an toàn, độ bền, khả năng chống ăn mòn và tính đồng bộ. Bộ sen tắm âm tường TOTO TBG04304BA/TBN01001B/TBV02103B/TBN01102B/TBW02013B/TBW08001A/TBW02005V/TBG02001B được thiết kế để đáp ứng toàn bộ các yêu cầu đó.

Sản phẩm thể hiện triết lý kỹ thuật của TOTO: Tối giản cấu trúc - tối ưu công năng - vận hành bền vững theo thời gian. Đây là bộ sen lý tưởng cho biệt thự, căn hộ cao cấp, khách sạn và công trình yêu cầu chất lượng Nhật Bản.

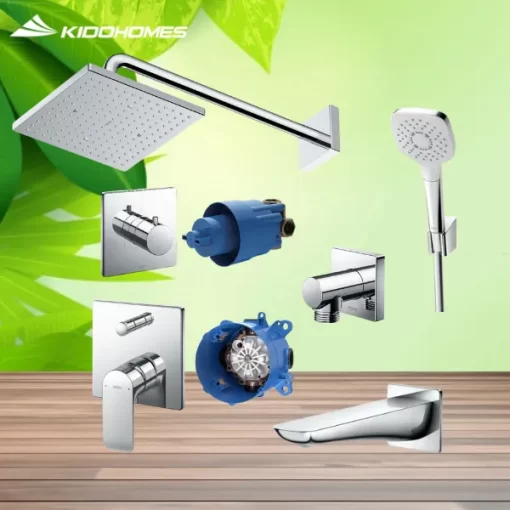

Bộ sen tắm âm tường TOTO TBG04304BA bao gồm:

TBG04304BA / TBN01001B - Van điều chỉnh nóng lạnh GA kèm phụ kiện âm tường

TBV02103B / TBN01102B - Van chuyển hướng 2 chế độ

TBW02013B - Cút nối tường

TBW08001A - Bát sen vuông 200 mm

TBW02005V - Tay sen Comfort Wave

TBG02001B - Vòi xả bồn đồng mạ

Không bổ sung thanh trượt trong bộ, cấu hình này phù hợp các phòng tắm tối giản hoặc không yêu cầu tay sen lắp trượt.

PHÂN TÍCH TÍNH NĂNG NỔI BẬT CỦA BỘ SEN TẮM ÂM TƯỜNG TOTO TBG04304BA/TBN01001B/TBV02103B/TBN01102B/TBW02013B/TBW08001A/TBW02005V/TBG02001B

Van điều chỉnh TBG04304BA - Cơ chế vận hành tuyến tính, độ chính xác cao

Van gật gù là bộ phận quyết định đến trải nghiệm điều chỉnh nhiệt độ và lưu lượng nước. Ưu điểm kỹ thuật nổi bật:

• Lõi van ceramic chống mài mòn, tuổi thọ >10 năm.
• Công nghệ Comfort Glide giúp thao tác nhẹ nhàng, giảm ma sát giữa các bề mặt tiếp xúc.
• Lớp mạ Niken - Crom dày, chống oxy hóa trong môi trường nước cứng.
• Hoạt động bền bỉ trong dải áp lực 0.05 - 1.0 MPa.
• Đáp ứng tiêu chuẩn JIS (Nhật Bản) về độ kín và độ ồn.
• Cho phép cân bằng nhiệt độ ổn định, hạn chế tình trạng sốc nhiệt.

Van chuyển hướng TBV02103B - Tối ưu dòng chảy, tránh thất thoát áp lực

Đây là bộ phận quan trọng trong hệ thống điều phối nước.

• 2 đường nước ra
• Chất liệu: Đồng mạ Niken - Crom
• Áp lực nước: 0.05 - 1.0 MPa
• Chuyển hướng bằng cơ chế xoay tuyến tính, hạn chế tiếng ồn.
• Phân phối ổn định, không gây rung dòng nước.
• Độ hở van thấp → giảm nguy cơ rò rỉ.

Sự ổn định của van chuyển hướng đảm bảo hệ thống duy trì hiệu suất lâu dài.

Bát sen tường TBW08001A - Thiết kế tối ưu cho hiệu suất nước

• Kích thước: 200 mm
• Chất liệu: Đồng mạ
• Áp lực nước phù hợp: 0.05 - 0.5 MPa
• Comfort Wave: Tạo dòng nước nhịp nhàng, tăng cảm giác thư giãn trong khi giảm lưu lượng sử dụng.
• Hệ thống chống rơi giúp gia tăng độ bền khi thi công và sử dụng.
• Dòng nước tỏa rộng, ổn định, không tạo tiếng ồn.
• Bề mặt phun được thiết kế tính toán để tránh đọng cặn.

Tay sen TBW02005V - Giải pháp phun nước tiết kiệm, hiệu quả

• Đường kính: 110 mm
• Chất liệu: Nhựa mạ Niken - Crom
• Áp lực vận hành: 0.05 - 0.75 MPa
• Comfort Wave giúp tiết kiệm nước nhưng vẫn tạo lực phun mạnh.
• Tay cầm nhẹ, dễ thao tác.
• Phù hợp nhiều mục đích: tắm, rửa, gội đầu.
• Bề mặt nhựa mạ chống bám bẩn.

Vòi xả bồn TBG02001B - Lưu lượng lớn, xả nhanh, bền bỉ

• Chất liệu: Đồng mạ Niken - Crom
• Áp lực nước: 0.05 - 1.0 MPa
• Lớp mạ dày gấp 3 lần tiêu chuẩn thông thường.
• Bề mặt sáng bóng, chống trầy xước và ăn mòn nước cứng.
• Phù hợp bồn tắm lớn, khả năng xả mạnh nhưng êm.

THÔNG SỐ KỸ THUẬT CỦA BỘ SEN TẮM ÂM TƯỜNG TOTO TBG04304BA/TBN01001B/TBV02103B/TBN01102B/TBW02013B/TBW08001A/TBW02005V/TBG02001B

TBG04304BA / TBN01001B (Van nóng lạnh GA)

• Chất liệu: Đồng mạ Niken - Crom
• Công nghệ: Comfort Glide
• Lõi van: Ceramic
• Áp lực nước: 0.05 - 1.0 MPa

TBV02103B / TBN01102B (Van chuyển hướng)

• Số đường nước ra: 2
• Áp lực phù hợp: 0.05 - 1.0 MPa
• Chất liệu: Đồng mạ

TBW02013B (Cút nối tường)

• Chất liệu: Đồng mạ
• Áp lực nước: 0.05 - 1.0 MPa

TBW08001A (Bát sen 200 mm)

• Kích thước: 200 mm
• Công nghệ Comfort Wave
• Áp lực nước: 0.05 - 0.5 MPa

TBW02005V (Tay sen Comfort Wave)

• Đường kính: 110 mm
• Áp lực nước: 0.05 - 0.75 MPa
• Chất liệu: Nhựa mạ

TBG02001B (Vòi xả bồn)

• Chất liệu: Đồng mạ Niken - Crom
• Áp lực nước: 0.05 - 1.0 MPa
• Lớp mạ dày chống ăn mòn

MÔ TẢ BẢN VẼ KỸ THUẬT CỦA BỘ SEN TẮM ÂM TƯỜNG TOTO TBG04304BA/TBN01001B/TBV02103B/TBN01102B/TBW02013B/TBW08001A/TBW02005V/TBG02001B

Bộ sen tắm âm tường TOTO TBG04304BA là GIẢI PHÁP TỐI ƯU CHO HỆ THỐNG SEN TẮM ÂM TƯỜNG CAO CẤP Đáp ứng đầy đủ 5 tiêu chí quan trọng của một hệ thống thiết bị nước chuẩn Nhật Bản:

• Độ bền vật liệu cao

• Công nghệ nước hiện đại

• Thiết kế tối giản - thẩm mỹ cao

• Vận hành ổn định trong thời gian dài

• Phù hợp tiêu chuẩn thi công quốc tế

Đây là lựa chọn lý tưởng cho:

Biệt thự

Căn hộ cao cấp

Resort - khách sạn

Công trình yêu cầu tiêu chuẩn kỹ thuật bền vững.

Xem thêm: Bộ sen tắm âm tường TOTO khác!

Bản vẽ kỹ thuật & Minh họa chi tiết TBG04304BA/TBN01001B/TBV02103B/TBN01102B/TBW02013B/TBW08001A/TBW02005V/TBG02001B

Tài liệu kỹ thuật

• Thông số kỹ thuật TBN01001B (PDF)
• Hướng dẫn lắp đặt và sử dụng TBN01001B (PDF)
• Hướng dẫn vệ sinh TBN01001B (PDF)
• Bản vẽ 2D TBN01001B (DWG)
• Nguồn gốc xuất xứ TBN01001B (PDF)
• Hướng dẫn lắp đặt TBN01102B (PDF)
• Bản vẽ 2D TBN01102B (DWG)
• Thông số kỹ thuật TBW08001A (PDF)
• Hướng dẫn lắp đặt TBW08001A (PDF)
• Hướng dẫn sử dụng TBW08001A (PDF)
• Bản vẽ 2D TBW08001A (DWG)
• Thông số kỹ thuật TBW02005V (PDF)
• Bản vẽ 2D TBW02005V (DWG)
• Hướng dẫn lắp đặt TBW02005V (PDF)
• Hướng dẫn sử dụng TBW02005V (PDF)
• Thông số kỹ thuật TBG02001B (PDF)
• Hướng dẫn lắp đặt TBG02001B (PDF)
• Hướng dẫn sử dụng TBG02001B (PDF)
• Bản vẽ 2D TBG02001B (DWG)

Thông số kỹ thuật TBG04304BA

Linh kiện cấu thành bộ sản phẩm TBG04304BA

• TBG04304BA
• TBN01001B – Phụ kiện âm tường
• TBV02103B
• TBN01102B – Phụ kiện âm tường cho van chuyển hướng (2 đường nước ra)
• TBW02013B – Cút nối tường
• TBW08001A – Bát sen gắn tường
• TBW02005V – Bát sen tay
• TBG02001B – Vòi xả bồn GR

Câu hỏi kỹ thuật về TBG04304BA

TBG04304BA cần áp lực nước bao nhiêu?

Áp lực nước sử dụng của TBG04304BA: 0.05 ~ 1.0 MPa.

TBG04304BA làm bằng chất liệu gì?

TBG04304BA có chất liệu Đồng.
