Bản vẽ lắp đặt thiết bị vệ sinh là tài liệu kỹ thuật quan trọng giúp đảm bảo việc lắp đặt các thiết bị trong phòng tắm được thực hiện chính xác, tiết kiệm thời gian và chi phí. Dưới đây là hướng dẫn chi tiết về cách đọc hiểu và sử dụng các bản vẽ này.
Bảng thông số cao độ đặt ống chờ lắp đặt thiết bị vệ sinh tiêu chuẩn
| Thiết bị vệ sinh | Cao độ thiết bị hoàn thiện | Cao độ ống cấp nước chờ (từ sàn) | Cao độ / Khoảng cách ống thoát nước |
|---|---|---|---|
| Bồn cầu đặt sàn (1 khối, 2 khối) | Cao bệ ngồi: 380 - 400 mm | Cao 150 - 200 mm (lệch trái tâm cầu 200 mm) | Tâm lỗ thoát sàn cách tường hoàn thiện: 305 mm (ống Ø90 - Ø114) |

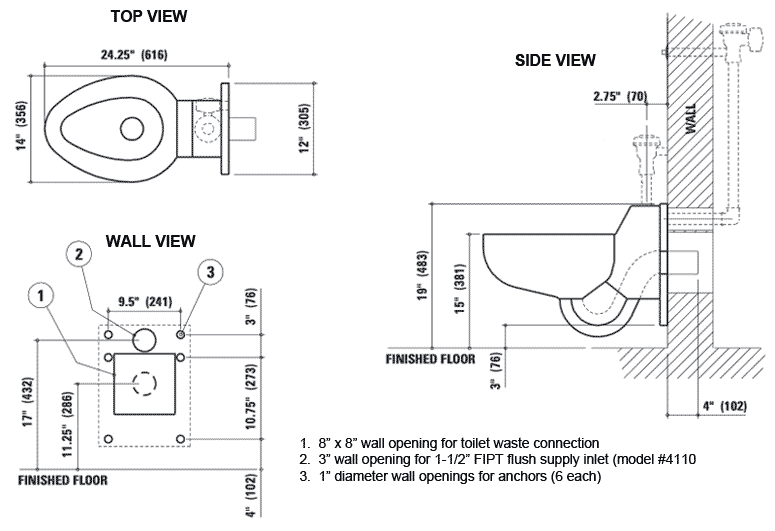

| Bồn cầu treo tường (Âm tường) | Cao bệ ngồi: 400 - 420 mm | Cấp trực tiếp trong khung két âm WH172A (cao ~1000 mm) | Tâm ống thoát ngang cách sàn: 210 - 220 mm |
| Chậu rửa mặt Lavabo | Mặt vành chậu: 800 - 850 mm | Cao 550 - 600 mm (khoảng cách 2 ống nóng-lạnh: 150 mm) | Ống thoát tường chờ cao: 500 mm (ống Ø42 - Ø48) |
| Sen tắm nóng lạnh / Sen cây | Bát sen đỉnh: 2.000 - 2.150 mm | Tâm củ sen cách sàn: 750 - 850 mm (2 ống cách nhau 150 mm) | Sàn dốc 1.5% - 2% về phễu thu sàn |

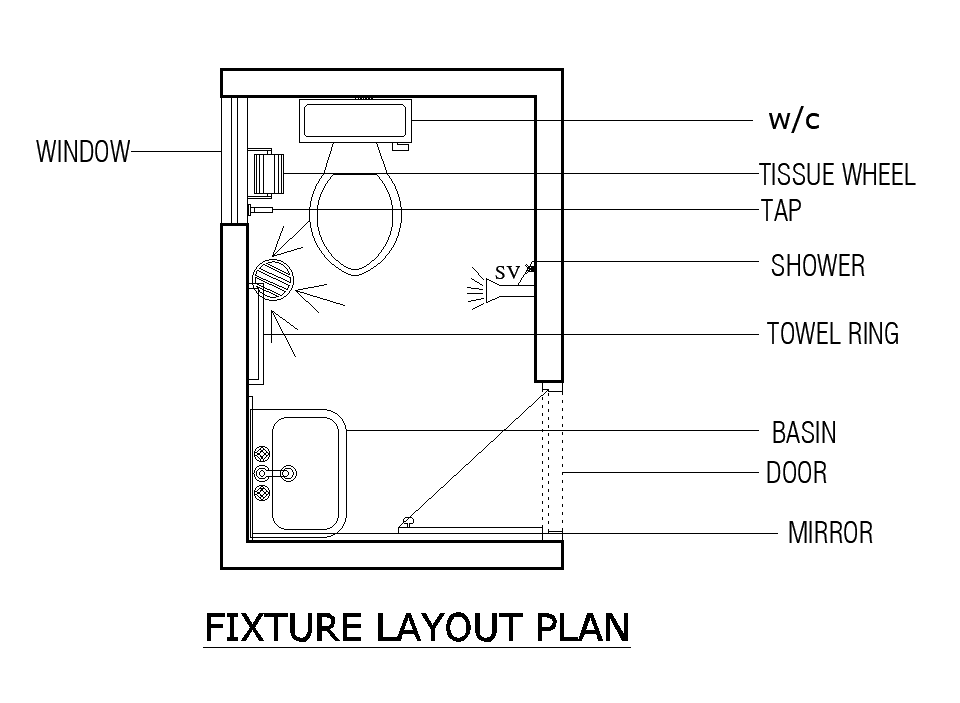

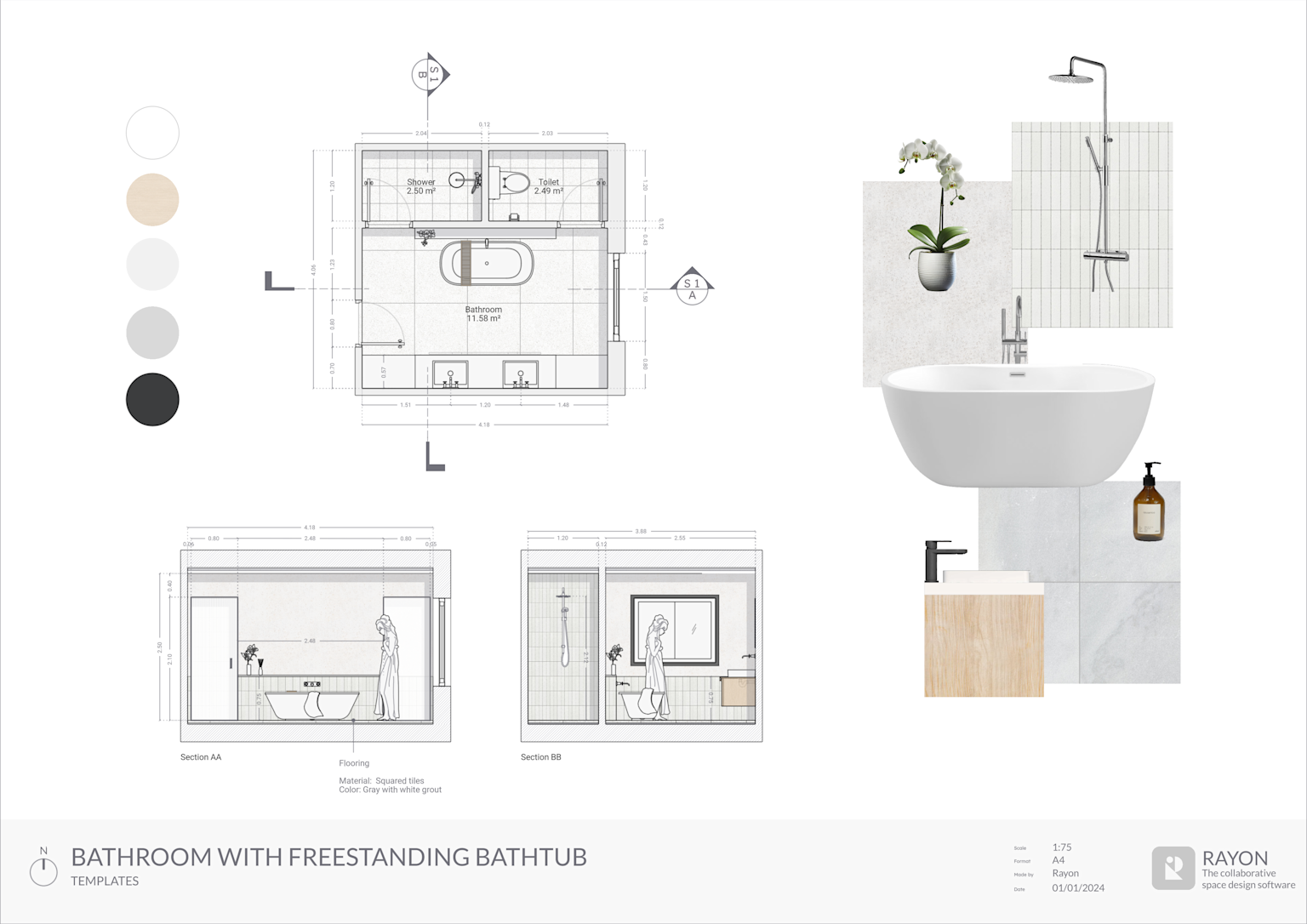

Tầm Quan Trọng Của Bản Vẽ Lắp Đặt
Tránh Sai Sót Trong Thi Công
Bản vẽ cung cấp thông tin chính xác về kích thước của từng thiết bị vệ sinh như chiều dài, chiều rộng, chiều cao của bồn cầu, lavabo, vòi sen. Nó chỉ rõ vị trí đường ống nước cả đường cấp nước nóng, lạnh và đường thoát nước cần được đặt ở đâu trên tường hoặc sàn nhà. Đối với các thiết bị có liên quan đến điện, bản vẽ cũng thể hiện vị trí đường dây điện cần chờ sẵn.
Tiết Kiệm Thời Gian và Chi Phí
Khi mọi vị trí và kích thước đã được lên kế hoạch rõ ràng trên bản vẽ, quá trình thi công lắp đặt diễn ra một cách nhanh chóng và trơn tru hơn. Thợ thi công không mất thời gian để đo đạc, ước tính hoặc phải sửa chữa những sai sót trong quá trình lắp đặt.
Các Ký Hiệu Kỹ Thuật Thường Gặp
Ký hiệu đo lường:
-
◯ (Đường tròn): Biểu thị vị trí lỗ khoan, vị trí tâm của thiết bị
-
↔ (Mũi tên hai chiều): Thể hiện kích thước chiều dài, chiều rộng hoặc khoảng cách
-
DN (Diameter Nominal) / Ø (Phi): Ký hiệu đường kính danh nghĩa của ống nước
-
CL (Center Line): Đường tâm, dùng để xác định vị trí trung tâm
Ký hiệu thiết bị:
-
H (Height): Chiều cao
-
L (Length): Chiều dài
-
W (Width): Chiều rộng
-
WC: Water Closet (bồn cầu)
-
LB: Lavabo (chậu rửa mặt)
-
S: Shower (vòi sen)
Hướng Dẫn Chi Tiết Theo Loại Thiết Bị

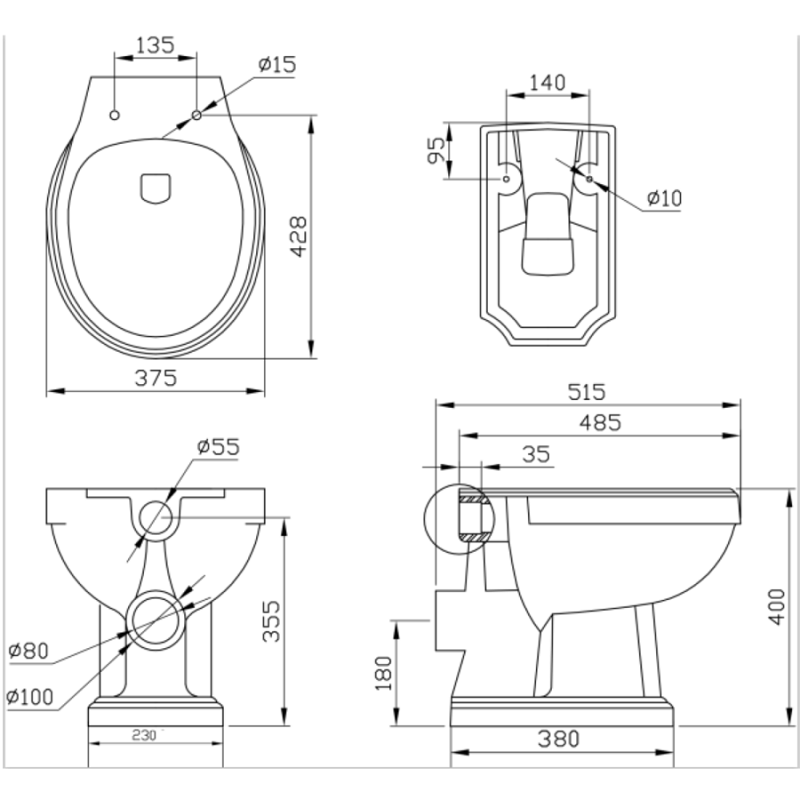

Bản Vẽ Lắp Đặt Bồn Cầu
Kích thước tiêu chuẩn:
-
Khoảng cách từ tường đến tâm lỗ chờ thoát sàn: thường 300mm hoặc 400mm
-
Khoảng cách từ bồn cầu phải cách tường khoảng 5mm
-
Khoảng cách từ phần tâm xả bồn cầu đến tường là khoảng 305mm
-
Nguồn cấp nước bồn cầu cách tâm bồn cầu khoảng 250mm
-
Khoảng cách từ sàn nhà cách bàn cầu là 150-200mm
Quy trình lắp đặt:
-
Xác định vị trí lắp đặt, đo đạc kích thước
-
Lắp gioăng cao su vào đế thải của bồn cầu
-
Tiến hành lắp đặt bồn cầu và cố định thiết bị
-
Lắp đặt két nước
-
Lắp đặt thiết bị nắp bàn cầu phù hợp

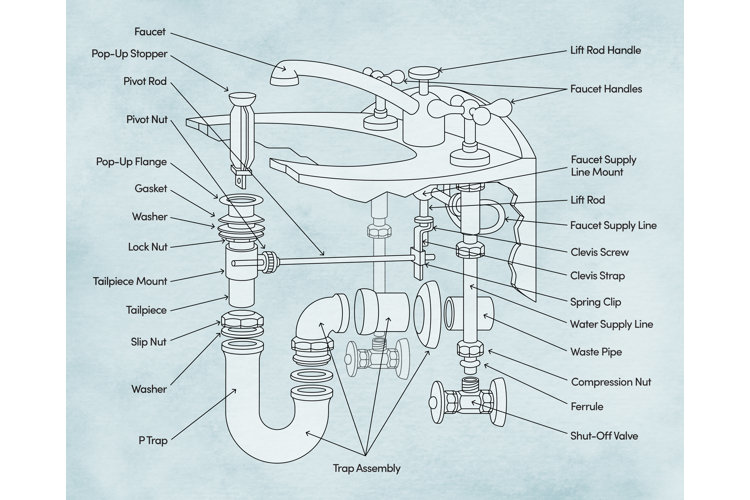

Bản Vẽ Lắp Đặt Lavabo
Thông số kỹ thuật:
-
Chiều cao từ sàn hoàn thiện đến mép trên lavabo: 800-850mm (tiêu chuẩn)
-
Chiều cao chờ ống cấp nước so với sàn hoàn thiện: khoảng 500-600mm
-
Đường kính ống cấp nước nóng lạnh: thường DN15
-
Đường kính ống thoát nước: thường DN32 hoặc DN40
-
Cao độ miệng chờ ống thoát nước so với sàn: khoảng 400-500mm
Các loại lavabo phổ biến:
-
Lavabo treo tường
-
Lavabo đặt bàn
-
Lavabo âm bàn
Bản Vẽ Lắp Đặt Vòi Sen Tắm
Kích thước tiêu chuẩn:
-
Chiều cao bát sen từ sàn hoàn thiện: 2000-2200mm
-
Khoảng cách giữa hai cút chờ nóng lạnh: 150mm
-
Chiều cao chờ cút nóng lạnh so với sàn: 1100-1200mm
-
Chiều cao lắp đặt tay sen: khoảng 700-800mm
Các loại sen tắm:
-
Sen cây
-
Sen âm tường
-
Bát sen trần
-
Sen bồn (cho bồn tắm)
Quy Trình Thi Công Theo Bản Vẽ
Chuẩn Bị Trước Khi Lắp Đặt
Dụng cụ cần thiết:
-
Cờ lê, mỏ lết các kích cỡ khác nhau
-
Kìm điện, kìm mỏ quạ
-
Tua vít đa kích cỡ
-
Máy khoan và mũi khoan phù hợp
-
Thước đo, bút chì
-
Máy cân bằng laser hoặc thước thủy
-
Băng tan (băng keo non)
-
Silicone chống thấm
-
Găng tay và kính bảo hộ
Các Bước Thi Công Chính
-
Kiểm tra kỹ bản vẽ trước khi thi công – Đảm bảo hiểu rõ mọi thông số, ký hiệu và vị trí
-
Đo đạc và đánh dấu chính xác – Sử dụng thước đo và bút chì để đánh dấu vị trí lắp đặt trên tường và sàn theo bản vẽ
-
Đảm bảo đường ống chờ đúng vị trí – Kiểm tra kích thước và ren của các đầu ống chờ trước khi lắp đặt thiết bị
-
Lắp đặt theo đúng quy trình – Tuân thủ hướng dẫn của nhà sản xuất và các bước được thể hiện trên bản vẽ
-
Kiểm tra rò rỉ sau khi lắp đặt – Mở van nước và kiểm tra kỹ các mối nối để đảm bảo không có rò rỉ
Lưu Ý Quan Trọng Trong Thi Công
Đảm bảo an toàn điện:
-
Lắp đặt các thiết bị chống rò điện khi lắp đặt đường điện Nguồn: toto
-
Tắt nguồn điện trước khi kết nối nguồn điện
-
Sử dụng dây nguồn chịu được điện áp 300/500V kích cỡ Ø1.5-2.0mm
Chất lượng vật tư:
-
Sử dụng vật tư và phụ kiện chất lượng, lựa chọn vật tư chính hãng
-
Đảm bảo độ bền và tuổi thọ cho thiết bị
Kiểm tra cuối cùng:
-
Đảm bảo độ cân bằng và chắc chắn của thiết bị
-
Bồn cầu và lavabo cần được lắp đặt chắc chắn, không bị rung lắc

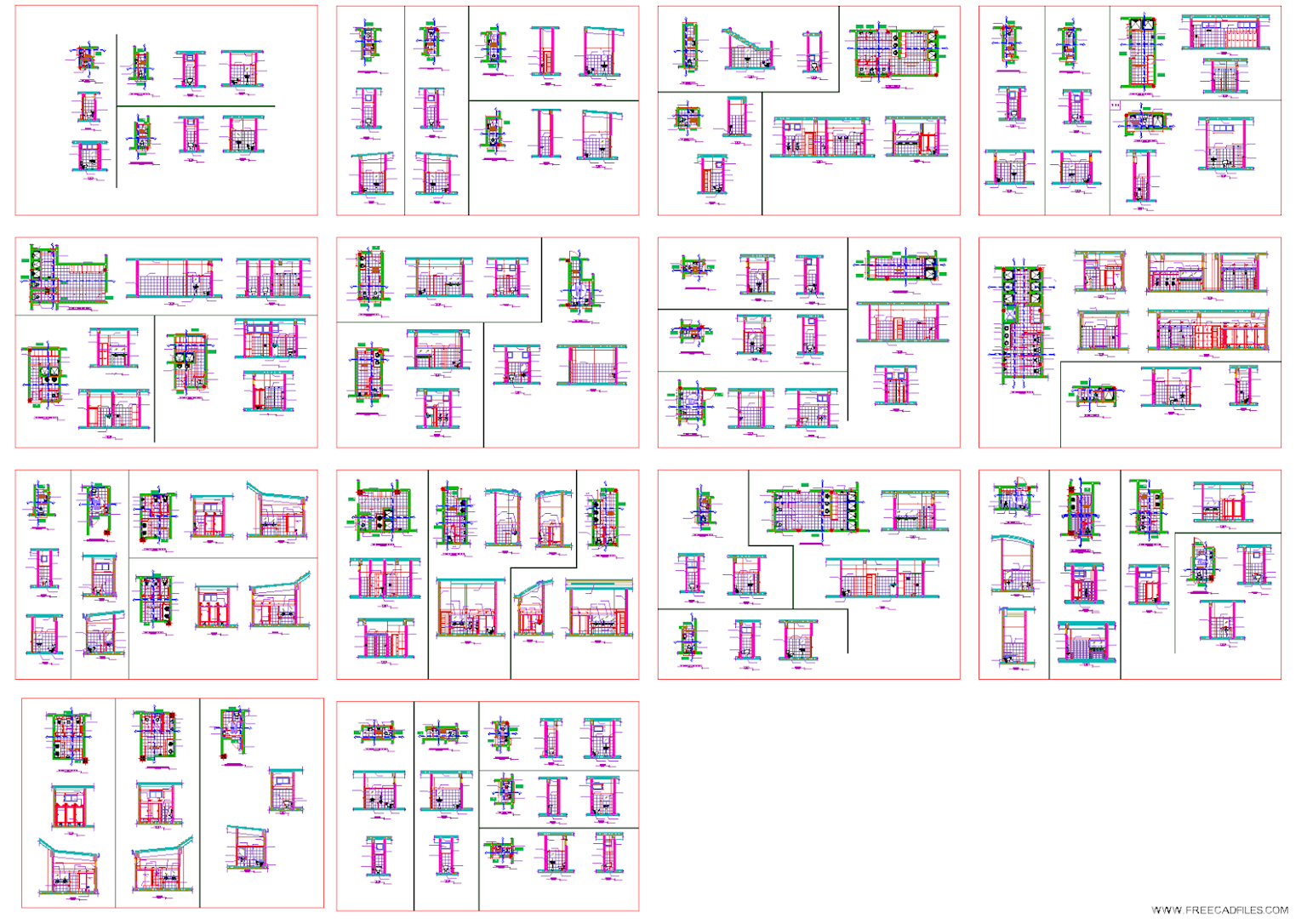

Tài Nguyên CAD và Bản Vẽ Kỹ Thuật
Để hỗ trợ việc thiết kế và lắp đặt, có nhiều thư viện CAD miễn phí cung cấp bản vẽ chi tiết thiết bị vệ sinh. Các bản vẽ này bao gồm:
-
Lavabo, chậu rửa với kích thước chuẩn
-
Bồn tắm và hệ thống tắm đứng
-
Vòi sen và phụ kiện
-
Bồn tiểu nam và các thiết bị chuyên dụng
Việc sử dụng bản vẽ lắp đặt thiết bị vệ sinh một cách chính xác không chỉ đảm bảo chất lượng thi công mà còn tối ưu hóa công năng sử dụng, tạo ra không gian phòng tắm tiện nghi và thẩm mỹ. Với những hướng dẫn chi tiết trên, bạn có thể tự tin thực hiện hoặc giám sát quá trình lắp đặt thiết bị vệ sinh một cách hiệu quả.
Phân tích kỹ thuật & Kinh nghiệm thực tế từ Chuyên gia TOTO Kidohomes
Khi triển khai thực tế chủ đề Bản Vẽ Chi Tiết Lắp Đặt Thiết Bị Vệ Sinh & Cao Độ Ống Chờ Tiêu Chuẩn 2026 cho hàng nghìn căn hộ chung cư, nhà phố và biệt thự cao cấp, đội ngũ kỹ sư của Showroom TOTO KIDOHOMES (107 Trần Duy Hưng, Hà Nội) luôn nhấn mạnh nguyên tắc đồng bộ giữa 3 yếu tố: Thông số kỹ thuật bản vẽ MEP (tâm thoát sàn 305mm đối với bồn cầu TOTO, cao độ ống chờ 520 - 550mm đối với chậu rửa mặt Lavabo, áp lực nước ≥ 0.15 MPa đối với sen tắm nhiệt độ), Công nghệ vật liệu độc quyền Nhật Bản (men sứ chống bám bẩn CEFIONTECT, xả xoáy TORNADO FLUSH 360°, nước điện phân khử khuẩn EWATER+ trên nắp rửa điện tử WASHLET và bồn cầu thông minh NEOREST) cùng Chính sách hậu mãi chuẩn hãng.

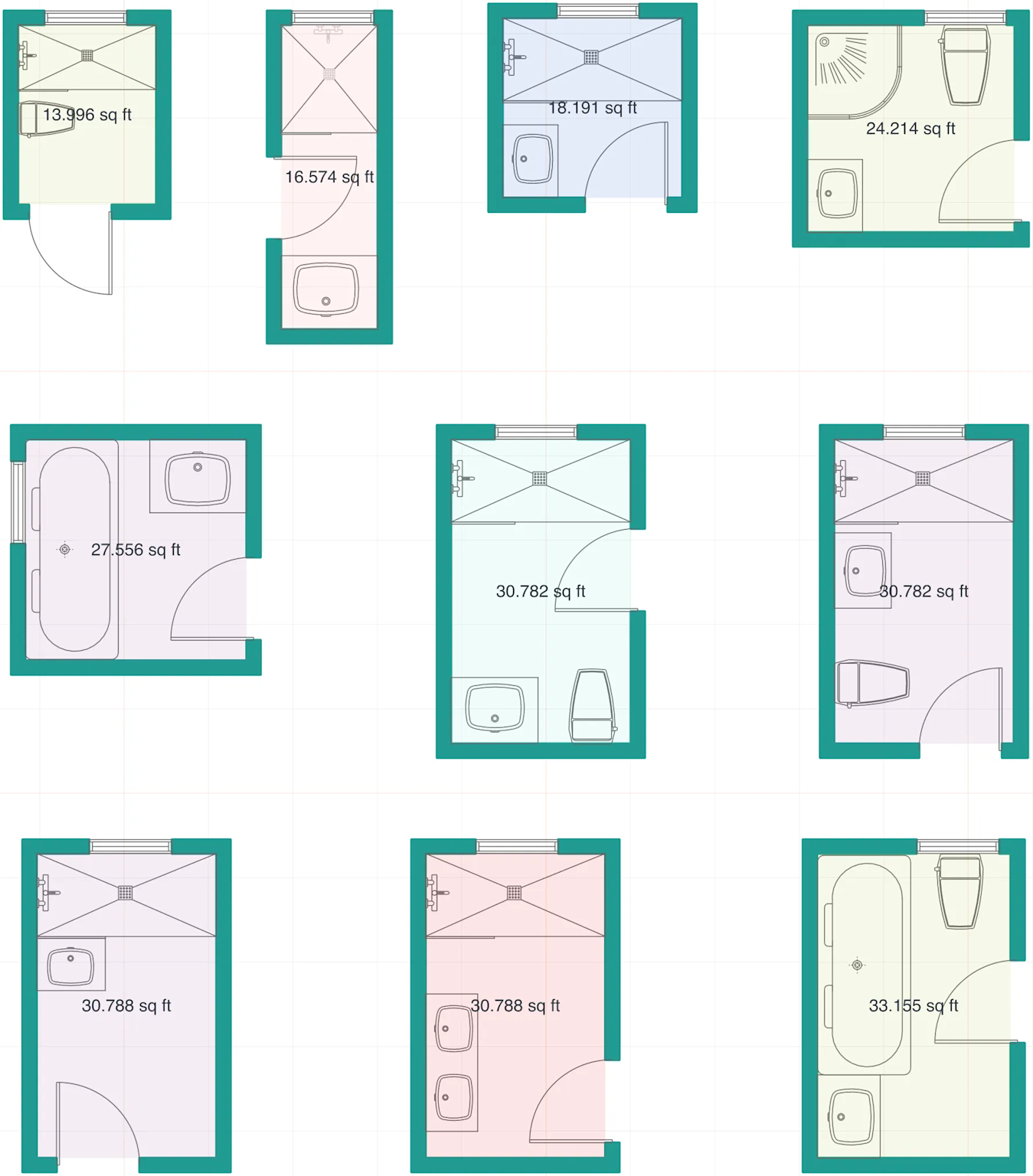

Bên cạnh việc lựa chọn đúng mã sản phẩm phù hợp diện tích phòng tắm (từ phòng tắm nhỏ dưới 3.5m², phòng tắm tiêu chuẩn 4 - 6m² cho tới phòng tắm Master trên 7m²), gia chủ nên ưu tiên mua theo gói Combo thiết bị vệ sinh TOTO đồng bộ hoặc tham khảo trực tiếp Bảng giá thiết bị vệ sinh TOTO 2026 để tối ưu ngân sách từ 15% đến 35% mà vẫn đảm bảo sự hài hòa về ngôn ngữ thiết kế giữa bồn cầu, chậu rửa, sen vòi và phụ kiện phòng tắm.
Tiêu chuẩn lắp đặt, nghiệm thu & Bảo dưỡng định kỳ thiết bị vệ sinh TOTO
Để duy trì độ sáng bóng như mới của lớp men sứ CEFIONTECT cũng như lớp mạ Nickel-Chrome dày gấp 3 lần tiêu chuẩn thông thường, người dùng chỉ cần vệ sinh định kỳ bằng khăn mềm và dung dịch tẩy rửa trung tính, tuyệt đối tránh các hóa chất có tính axit hoặc kiềm quá mạnh làm ảnh hưởng tới gioăng cao su và linh kiện bên trong két nước. Đối với các thiết bị điện tử như WASHLET hay NEOREST, cần đảm bảo ổ cắm có dây tiếp địa an toàn, lưới lọc nước đầu vào được vệ sinh mỗi 6 tháng/lần để dòng nước phun luôn êm ái và ổn định.
Câu hỏi thường gặp (FAQ)
1. Sản phẩm TOTO chính hãng được bảo hành bao lâu tại Việt Nam?
Toàn bộ thiết bị vệ sinh TOTO chính hãng phân phối tại Showroom Kidohomes được áp dụng chế độ bảo hành điện tử 24 tháng (2 năm) tận nhà theo quy chuẩn của TOTO Việt Nam, đi kèm dịch vụ hỗ trợ kỹ thuật và cung cấp linh kiện thay thế chính hãng trọn đời.
2. Tôi có thể đến xem trực tiếp và thử nước sản phẩm TOTO ở đâu tại Hà Nội?
Kính mời quý khách ghé thăm khu trưng bày và thử nước thực tế tại Showroom TOTO KIDOHOMES: Số 107 Đường Trần Duy Hưng, Phường Yên Hòa, Hà Nội (Mở cửa 08:00 - 18:30 tất cả các ngày trong tuần, có chỗ đỗ ô tô miễn phí) hoặc gọi Hotline 0902.178.595 để được tư vấn 24/7.
